Elektrik izolasyon reçinesi, elektrik ve elektronik bileşenleri nem, su, toz, titreşim, mekanik stres ve çevresel etkilere karşı korumak amacıyla kullanılan çift komponentli kimyasal sistemlerdir.

Bu sistemler yalnızca “boşluğu dolduran kimyasallar” değildir. Doğru formülasyon seçimi; elektriksel davranış, mekanik dayanım, bakım erişimi, titreşim toleransı, termal hareket ve uzun dönem çevresel stabilite üzerinde doğrudan etkili olabilir.

Elektrik İzolasyon Reçinesi Nedir?

Elektrik izolasyon uygulamalarında kullanılan reçineler genellikle A ve B bileşeninin kontrollü oranlarda karıştırılmasıyla reaksiyona girer. Kürlenme sonrası oluşan yapı; formülasyona bağlı olarak sert, elastik veya jel benzeri davranış gösterebilir.

Bu nedenle elektrik izolasyon reçinesi seçimi yalnızca “hangi ürün daha sert?” veya “hangi ürün daha ucuz?” sorusuyla yapılamaz. Uygulamanın servis ihtiyacı, bağlantının hareketi, nem riski, sıcaklık değişimi ve uzun dönem kullanım koşulları birlikte değerlendirilmelidir.

Elektrik İzolasyon Reçinesi Neden Kullanılır?

Elektrik bağlantıları ve elektronik bileşenler zamanla nem, sıcaklık değişimi, mekanik titreşim ve çevresel kirlenme gibi etkilere maruz kalabilir. İzolasyon reçineleri bu etkileri azaltmak için kullanılır.

• Kablo ekleri ve bağlantı noktaları
• Elektrik buatları ve bağlantı kutuları
• Elektronik kart koruma uygulamaları
• Motor, pompa ve sensör bağlantıları
• Nem, su ve toza karşı izolasyon
• IP koruma hedeflenen saha uygulamaları
• Potting ve encapsulation işlemleri

Potting Nedir?

Potting, elektronik veya elektrikli bileşenlerin bir kutu, muhafaza veya bağlantı hacmi içinde reçine ile tamamen doldurulması işlemidir. Amaç maksimum çevresel ve mekanik koruma sağlamaktır.

Potting uygulamalarında reçine, bileşenin çevresini tamamen sarar. Bu sayede nem, toz, mekanik darbe ve titreşim etkilerine karşı kalıcı koruma hedeflenir. Ancak kullanılan sistem rijit ise, uygulama sonrası tekrar erişim zorlaşabilir.

Encapsulation Nedir?

Encapsulation, potting işlemine benzer bir koruma yaklaşımıdır; ancak her zaman tam hacim dolgu anlamına gelmez. Bazı uygulamalarda bileşenin yüzeyi veya çevresi kontrollü bir koruma katmanı ile kaplanır.

Özetle potting daha çok tam dolgu ve kalıcı kapsülleme yaklaşımıdır. Encapsulation ise uygulamaya göre daha kontrollü veya kısmi koruma anlamına gelebilir.

Sert İzolasyon Reçineleri Neden Tercih Edilir?

Sert poliüretan veya epoksi bazlı sistemler kürlendikten sonra rijit bir yapı oluşturur. Bunun temel nedeni yüksek çapraz bağ yoğunluğudur. Bu yapı mekanik dayanım ve çevresel koruma açısından avantaj sağlayabilir.

Özellikle aşağıdaki durumlarda sert sistemler tercih edilir:

• Kalıcı potting uygulamaları
• Mekanik sabitleme gereken alanlar
• Yüksek çevresel koruma ihtiyacı
• Düşük hareketli kablo ve bağlantılar
• Darbe ve mekanik etkilere karşı koruma gereken uygulamalar
• Uzun süre açılması planlanmayan bağlantı noktaları

3/1, 5/1 ve 6/1 gibi farklı oranlara sahip sistemler; reaksiyon hızı, sertlik, viskozite, dolgu oranı ve son kullanım ihtiyacına göre değişebilir. Bu oranlar yalnızca karışım oranı değil, sistemin uygulama karakteri açısından da önemlidir.

Sert Sistemlerin Sınırlamaları Nelerdir?

Rijit yapı bazı uygulamalarda avantaj sağlasa da bakım ve tekrar erişim gereken uygulamalarda dezavantaj oluşturabilir.

Kürlenmiş sert sistemlerde:

• Bağlantıya tekrar erişim zor olabilir
• Servis sırasında mekanik kırma gerekebilir
• Prob ile ölçüm uygulamaları sınırlı kalabilir
• Kablo hareketi ve termal genleşme gerilim oluşturabilir
• Farklı malzemelerin genleşme farkı uzun vadede stres yaratabilir

Elastik ve Sökülebilir İzolasyon Reçinesi Neden Geliştirilir?

Elastik sistemlerde amaç yalnızca koruma sağlamak değildir. Aynı zamanda bağlantının gerektiğinde tekrar erişilebilir kalması hedeflenir.

NCflex PBD W-25 gibi polybutadien bazlı elastik sistemler; sert ve kırılgan bir yapı yerine düşük modüllü, elastik ve jel benzeri bir yapı oluşturur.

Polybutadien bazlı sistemlerin önemli avantajlarından biri düşük cam geçiş sıcaklığına sahip olmalarıdır. Bu durum sistemin düşük sıcaklıklarda bile elastik davranışını korumasına yardımcı olabilir.

Elastik sistemlerin avantajları

• Bakım sırasında bağlantıya tekrar erişim sağlanabilir
• Prob ile ölçüm yapılabilir
• Bağlantıyı tamamen kırmadan kontrol imkânı sunar
• Termal hareketleri daha iyi tolere edebilir
• Titreşimli uygulamalarda avantaj sağlayabilir
• Servis dostu yapı oluşturur

Silikon Jel Sistemleri Neden Farklıdır?

Silikon jel bazlı sistemler genellikle çok daha düşük modüllü ve yüksek esnekliğe sahip yapı oluşturur. Bu nedenle bağlantı çevresinde daha yumuşak bir koruma katmanı meydana gelir.

Şeffaf silikon jel sistemler ayrıca görsel kontrol avantajı sağlayabilir. Bu özellik özellikle buat içi bağlantılar, servis edilebilir elektrik kutuları ve prob ölçümü gereken uygulamalarda önemlidir.

Daha fazla bilgi için NCgel silikon jel sistemleri sayfasını inceleyebilirsiniz.

• Görsel kontrol kolaylığı sağlayabilir
• Düşük mekanik stres oluşturabilir
• Elektronik bağlantılar çevresinde hassas koruma sağlayabilir
• Tekrar erişim gereken uygulamalarda avantaj sunabilir
• Şeffaf yapı sayesinde bağlantı gözle kontrol edilebilir

Termal Genleşme ve Titreşim Neden Önemlidir?

Birçok elektrik bağlantısında uzun dönem problemler yalnızca nem girişinden kaynaklanmaz. Kablo, reçine ve muhafaza farklı termal genleşme katsayılarına sahip olabilir. Sıcaklık değişimleri sırasında oluşan bu hareketler zaman içinde mekanik gerilim oluşturabilir.

Özellikle tamamen rijit sistemlerde bu gerilim bağlantı çevresinde stres birikimine neden olabilir. Bu nedenle bakım erişimi gereken, hareketli kablo içeren veya titreşime maruz kalan uygulamalarda elastik sistemler değerlendirilebilir.

Bu tip uygulamalar için NCflex PBD W-25 elastik izolasyon sistemleri tercih edilebilir.

Dielektrik Dayanım Neden Tek Başına Yeterli Değildir?

Elektrik izolasyon reçineleri değerlendirilirken birçok kullanıcı yalnızca dielektrik dayanım değerine odaklanır. Ancak gerçek saha performansı yalnızca kV/mm değeriyle belirlenmez.

Uzun dönem izolasyon başarısı aşağıdaki parametrelerin birlikte değerlendirilmesini gerektirir:

• Su alma davranışı
• Hidrofobiklik
• Termal yaşlanma
• Mekanik esneklik
• Titreşim dayanımı
• Servis erişimi
• Çatlama eğilimi
• Kürlenme davranışı
• Uygulama sırasında hava kabarcığı oluşumu

Bu nedenle iyi bir elektrik izolasyon sistemi yalnızca yüksek dielektrik değer sunmakla kalmamalı; uygulama şartlarında uzun süre kararlı davranmalıdır.

Hangi Sistemi Seçmeliyim?

Protolin Sistem Yaklaşımı

Protolin tarafında reçine formülasyonu, ambalaj teknolojisi ve saha uygulama mantığı birlikte değerlendirilir. Çünkü sahada kullanılan bir sistem yalnızca laboratuvar verisiyle değil; karıştırma kolaylığı, dozaj kontrolü, uygulama temizliği, kürlenme davranışı ve servis ihtiyacıyla birlikte başarılı olur.

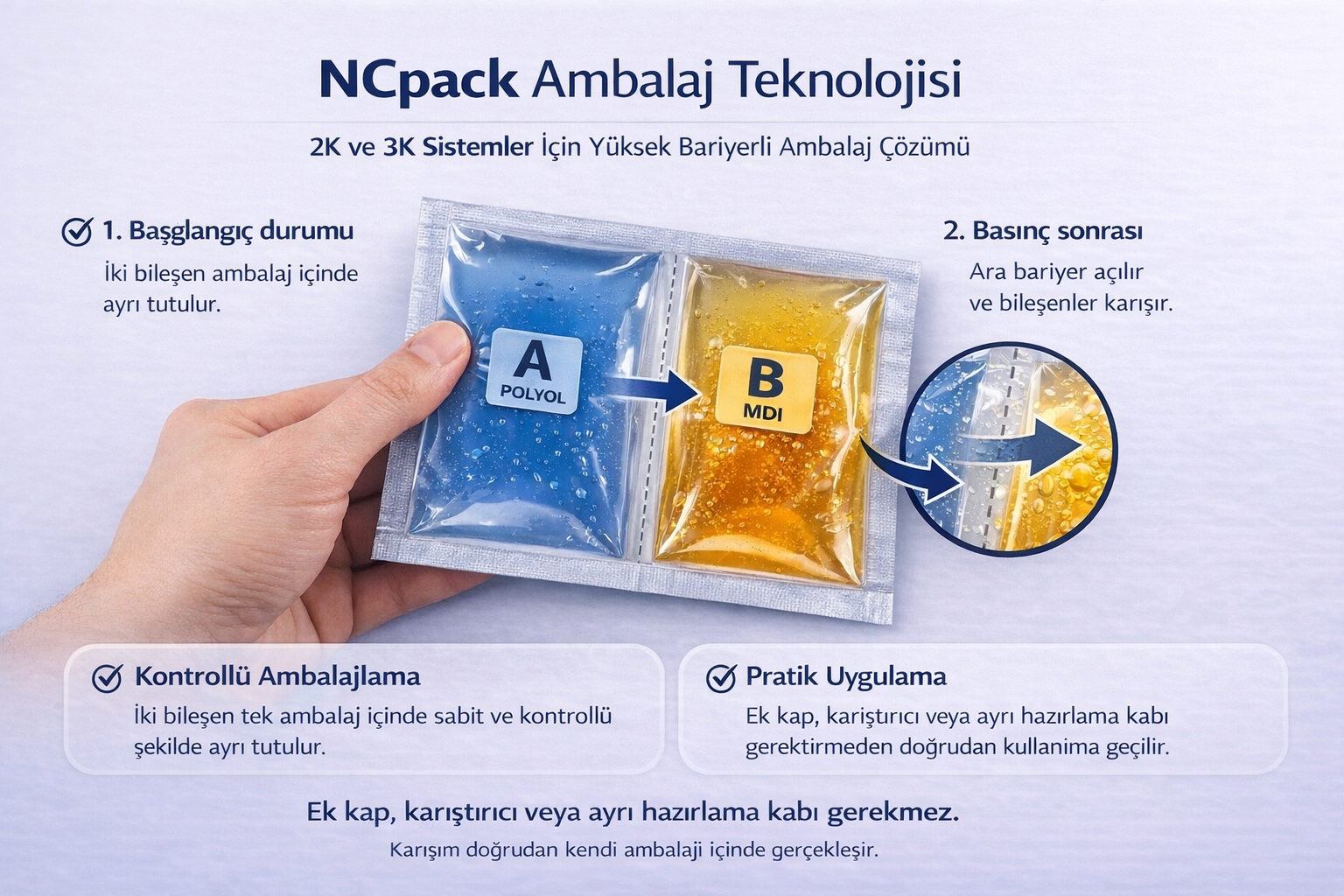

Bu nedenle Protolin ürün ailesi; sert sistemler, elastik sistemler, silikon jel çözümler ve NCpack ambalaj teknolojisi ile farklı uygulama ihtiyaçlarına cevap verecek şekilde konumlandırılır.

Sık Sorulan Sorular

Elektrik izolasyon reçinesi su geçirir mi?

Doğru sistem ve doğru uygulama ile yüksek seviyede nem ve su koruması sağlanabilir. Ancak su koruması yalnızca reçineye değil; kutu tasarımına, kablo girişlerine ve uygulama kalitesine de bağlıdır.

Elastik reçine neden kullanılır?

Bakım erişimi, prob ölçümü, titreşim ve termal hareket toleransı gereken uygulamalarda elastik reçine avantaj sağlayabilir.

NCflex ile NCgel arasındaki fark nedir?

NCflex PBD W-25 polybutadien bazlı elastik ve sökülebilir sistemdir. NCgel ise silikon bazlı şeffaf jel sistemidir.

Potting ve encapsulation aynı şey mi?

Hayır. Potting genellikle tam hacim dolgu anlamına gelir. Encapsulation ise bileşeni koruyan daha kontrollü bir kaplama veya çevreleme yaklaşımıdır.

Hangi sistem en iyi sistemdir?

Tek bir en iyi sistem yoktur. Kalıcı koruma için sert sistem, servis erişimi için elastik sistem, şeffaf ve düşük modüllü koruma için silikon jel sistem tercih edilebilir.
